略阳钢厂空压机联控项目

一、略阳钢厂空压机联控项目系统概述

      本系统分为自控和监控两部分，其中自控部分采用力控组态和西门子smart 200 可编程逻辑控制器，来实现空压机的联控作业，而监控部分采用海康威视高清红外摄像机，全天候实时掌握设备间的状态。从而节省了人力，提高了设备的安全性，并有效的提高了生产效率。

    自控部分为手自动相结合的方式，来控制空压机的运行，让设备运行的更加稳定合理，使生产的气源能够满足产能的需求，达到供需之间的动态平衡。

二、空压机联控自控部分

     a)手动就地操作

     1、将操作箱上的三位旋钮旋至“启动”，即可在操作箱上对相应设备进行手动就地启停操作。空压机、冷干机工作时，运行指示灯

图一  配电箱面板布置图

     b)远程操作

当三位旋钮旋至“远程”时，触摸屏上“远程”闪烁；远程时，操作在上位机进行。

     远程时系统可以通过上位机远程启动空压机、冷干机。

三、触摸屏相关画面

     1、触摸屏可以显示空压机的出口压力、主机出口温度、环境温度值、运行时间等参数；并可显示空压机的运行、待机、加载、卸载状态等信息。

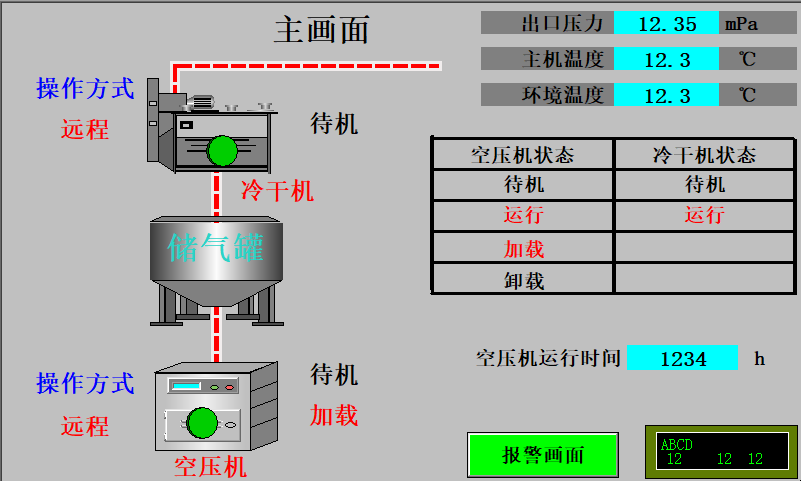

图二  触摸屏主画面

2、系统有故障报警时，报警画面显示相关报警信息。

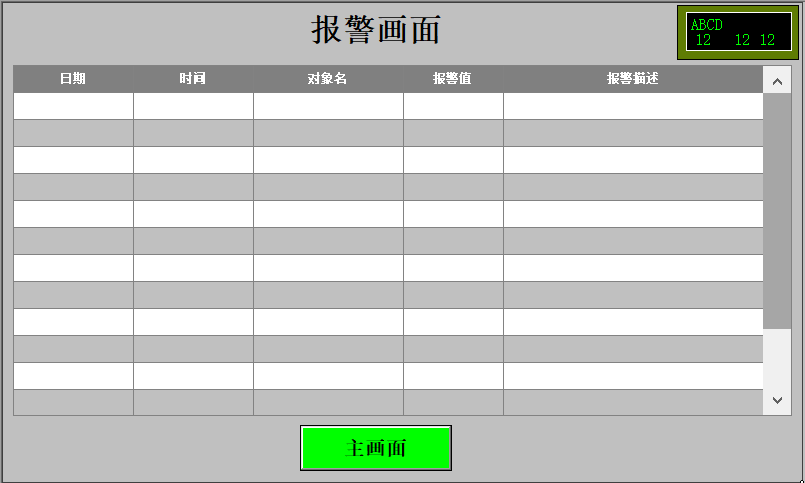

图三  触摸屏报警画面

四、上位机相关画面及操作：

     1、上位机启动时，点击监控按钮进入空压机监控系统画面。

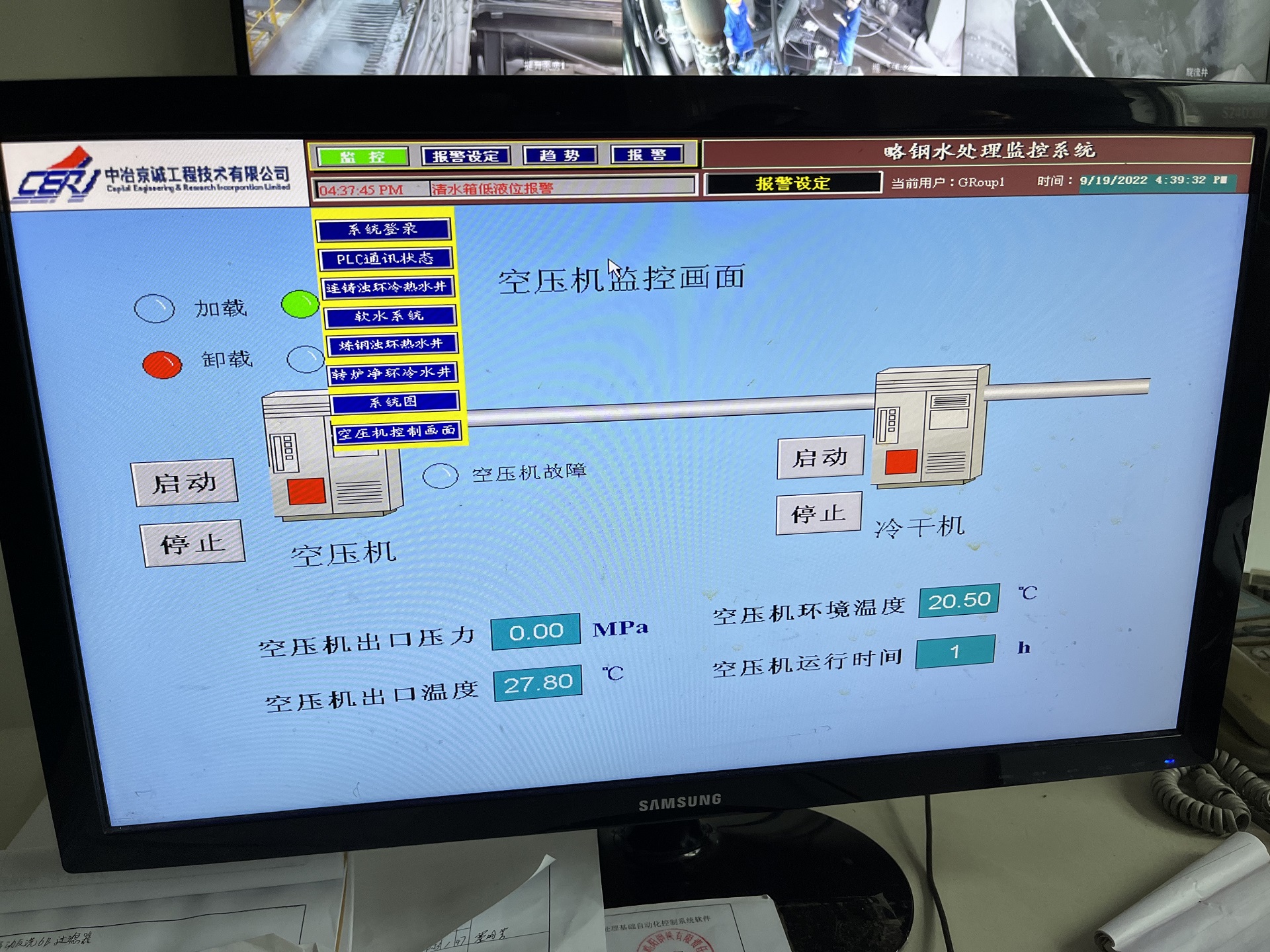

图四 上位机空压机监控画面

     2、在主画面中有空压机运行、待机、加载、卸载状态显示。

     3 、主画面中可以监控空压机参数包括出口压力、出口温度、环境温度、运行时间。

     4 、远程启停时设备时点击启动停止按钮即可，运行、停止状态会实时显示。远程启停设备时需将现场就地控制柜旋钮打到远程状态，待确认好开机条件后方可远程操作。

五、注意事项

    1、定期检查操作箱线路，是否正常（线头脱落等）；观察摄像头供电是否正常。

    2、定期检查交换机工作是否正常。

    3、严禁将水杯和杂物放在主机和操作台上。

    4、严禁将外网接入上位机和监控主机。

    5、严禁将移动设备与主机连接，如U盘、移动硬盘、避免主机感染病毒。
